Các anh kĩ sư của trang iFixit mới đây đã tháo tung chiếc Nexus 5 ra cho chúng ta xem nội thất bên trong máy có những gì. Theo đánh giá của trang này, Nexus 5 khá dễ sửa và thay thế linh kiện và nó ghi được đến 8 điểm trên thang 10 về mức độ sửa chữa. Mặt sau của máy thực ra vẫn có một lớp keo, tuy nhiên phần này vẫn có thể được gỡ ra dễ dàng. Việc LG và Google ghi chú và dán nhãn kĩ càng cho phần cứng của mình cũng giúp quá trình sửa máy trở nên dễ dàng hơn. Pin cũng được dán keo để cố định nhưng với một lượng hợp lý. Mặt hạn chế của Nexus 5 đó là lớp LCD hiển thị và lớp kính được ép chặt vào nhau, tức là nếu vỡ màn hình hay thì ta vẫn phải thay cả cụm. Còn bây giờ thì mời các bạn theo dõi phần mở máy của iFixit.
Đi thẳng vào vấn đề luôn nè. Dùng cây nhựa để nạy phần nắp sau thiết bị lên
Tiếp tục dùng thêm vài miếng nhựa nữa để bẩy hết các cạnh xung quanh
Ở mặt lưng này có keo nhưng chỉ một ít mà thôi. Tuy nhiên, các bạn cũng lưu ý rằng Nexus 5 được thiết kế để không mở nắp lưng nên đừng có thử ở nhà nhé.
Đây là mặt nắp sau, chúng ta có ăng-ten Wi-Fi MIMO và NFC, bộ dây điện để sạc không dây cùng nhiều chân tiếp xúc
Nhìn vào bên trong một chút nào
iFixit nói cục pin của Nexus 5 chỉ có một lượng keo vừa đủ nên nó dễ tháo ra

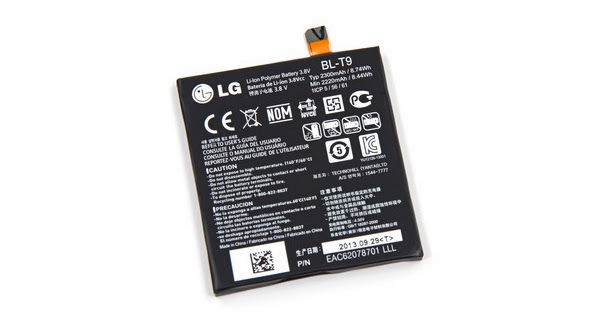

Viên pin do LG sản xuất, điện thế 3,8V và dung lượng 2300mAh, chỉ cải tiến nhẹ so với chiếc Nexus 4 năm ngoái.
Không cho chó ăn pin nhé mấy bạn
Tiếp tục tháo phần loa ngoài của thiết bị. Bạn có thể thấy là trên thân máy có đến hai lỗ để âm thanh ra vào, nhưng chỉ có một cái cho loa, cái còn lại cho microphone
Cận cảnh cụm loa của chúng ta
Tháo bo mạch phụ ra ngoài cho dễ xem
Một bo mạch phụ trong Nexus 5. Màu xanh dương là các chân tiếp xúc ăng-ten, màu vàng là cổng microUSB, màu xanh lá là chấu tiếp xúc dành cho loa
Ở mặt dưới thì chúng ta có màu đỏ là microphone và màu cam là đèn LED thông báo RGB

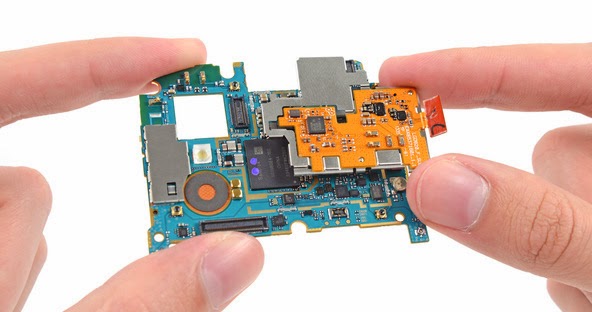

Còn đây là mainboard của Nexus 5, khá nhỏ gọn
Mạch nay có tác dụng điều khiển NFC và sạc không dây
Chuyển sang bo mạch chính. Màu đỏ là bộ nhớ NAND 16GB của Sandisk, màu cam là bộ thu nhận tín hiệu mạng và GPS của Qualcomm, màu xanh lá là IC nguồn, màu vàng là chip Wi-Fi của Broadcom. Con chip màu tím ở đây là một mạch tích hợp điện tử có con quay hồi chuyển và gia tốc kế. Màu đen là la bàn số 3 chiều
Bạn có thể thấy được rằng màu đỏ là RAM 2GB của SK Hynix, nằm bên dưới nó là SoC Snapdragon 800. Ngoài ra chúng ta còn có bộ giải mã âm thanh Qualcomm màu cam, bộ chuyển tín hiệu SlimPort .. vàng, IC USB/sạc của TI
Gỡ cụm camera chính 8 megapixel của Nexus 5 ra ngoài

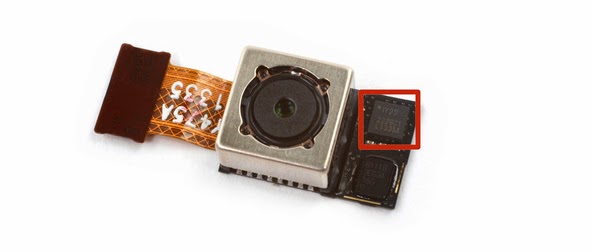

Tính năng chống rung quang học trên cảm biến này được hỗ trợ bởi con quay hồi chuyển hai chiều của hãng InvenSense
Tháo jack cắm tai nghe 3,5mm
Ở đây có thêm camera trước độ phân giải 1,3 megapixel
Mặt sau của Nexus 5 khi đã gỡ gần hết linh kiện
Ở đây chúng ta có bộ điều khiển màn hình cảm ứng do Synaptics sản xuất
Toàn bộ linh kiện của Nexus 5
